電壓互感器的絕緣試驗方法
一、電壓互感器的試驗項目
20kV及以下電壓等級的電壓互感器，多采用干式固體夾層絕緣結構。但也有一部分是戶內用的油浸式夾層絕緣結構。對于它們的絕緣試驗和電流互感器基本相同，但根據現場的實際需要，有時增加感應耐壓試驗。
35～66kV電壓等級的電壓互感器應進行絕緣電阻測試、交流耐壓(串級絕緣不能進行)、感應耐壓、介質損失正切值(tanδ)等項試驗。
66kV以上電壓等級的電壓互感器還應增加絕緣油中溶解氣體分析試驗。
上述各項試驗方法，可參考變壓器試驗和絕緣油試驗的有關項目。唯有對串級式電壓互感器的tanδ值測量要采取另外的接線才能得到正確的判斷。
二、串級式電壓互感器的tanδ值測量方法
有高壓標準電容器自激法、電容式電壓互感器的試驗方法、低壓標準電容器自激法、末端屏蔽法。根據現場具體情況選用測量方法。
1.高壓標準電容器自激法
采用高壓交流電橋，高壓標準電容器自激法測量串級式電壓互感器的tanδ值接線如圖1-1所示。圖中A-X為兩元件鐵芯串接高壓側繞組的出線端，a-x為低壓側繞組出線端，ad-xd為低壓側輔助繞組出線端。圖中利用電壓互感器本身作為試驗變壓器，套管和繞組的對地電容作為Cx。這種線路的電壓分布與電壓互感器工作時一致。所以避免了高壓側繞組靠近低壓端的容量大，造成主要反映低壓端介質損失的缺點。如能采用更高電壓的標準電容器，使自激電壓達到額定值，就更接近實際。如國產的250kV六氟化硫標準電容器，就能夠滿足110kV及220kV的電壓互感器在工作電壓下用自激法測tanδ的試驗。試驗方法和用QS1型電橋?qū)墙泳€法測量tanδ的方法完全一樣，由于橋體處于低壓端，所以標準電容器可以選用更高電壓等級的，以滿足電壓互感器的測量要求。
圖1-1 采用高壓標準電容器自激法測量tanδ值接線
2.低壓標準電容器自激法

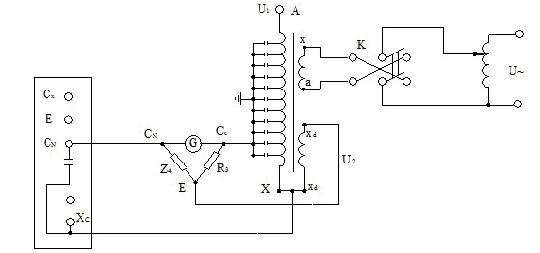

如圖1-2所示，利用QS1型橋體內的標準電容做電橋的標準臂，對串級式互感器進行自激測量tanδ值。
圖1-2 利用低壓標準電容器自激法測量tanδ值接線
由圖1-2可知，電橋的供電是取自輔助繞組端子上所感應的電壓，標準電容橋臂承受的電壓較低，此時輔助繞組的負荷很小，U1和U2向量基本上是重合的，經驗證明他們之間的角差影響可以忽略不計。
不管用高壓標準電容器自激法，還是用低壓標準電容器自激法，在測量串級式互感器的值時，仍然避免不了強電場的干擾影響。其干擾源，一個來自互感器高壓側外界電場(附近的高壓設備)，一個來自二次側激磁系統。前者可采用高壓屏蔽的辦法消除，具體辦法參考變壓器的試驗，后者可將調壓裝置的接地點盡量靠近滑動接點。另外還可以配合調換自激電源的相位，使干擾減少到zui小程度。
3.末端屏蔽法

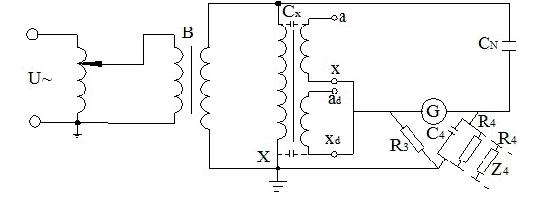

如圖1-3所示，同樣可以利用QS1型高壓電橋進行測量，并需用高壓試驗變壓器B，在被試電壓互感器的高壓側激磁，同時供給電橋電源。低壓末端接地，低壓繞組也處于較低電位，這樣基本上避免了小套管因受潮和臟污對測量值的影響?？梢姡┒似帘畏ǖ慕泳€只能測出和低壓繞組及輔助繞組直接耦合的高壓繞組部分的tanδ值。末端屏蔽法同樣有電源系統和外界電場的干擾問題，其防止措施和自激法相同。
圖1-3 用末端屏蔽法測量tanδ值接線
4.電容式電壓互感器的試驗方法

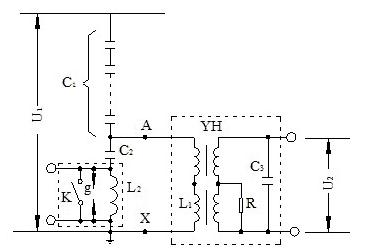

電容式電壓互感器接線如圖1-4所示，由電容分壓器(包括主電容器C1，分壓電容器C2)、中間變壓器(即中間互感器YH)、共振電抗器L1、載波阻抗器L2及阻尼電抗器R等元件組成。
圖1-4 電容式電壓互感器接線圖
g——保護間隙；K——斷路開關
其介質損失角tanδ值的測試，可分單元件試驗。例如，對電容器，可照電力電容的要求進行試驗；對中間變壓器，可選用“自激法”或“末端屏蔽法”均可得到有效的結果。
