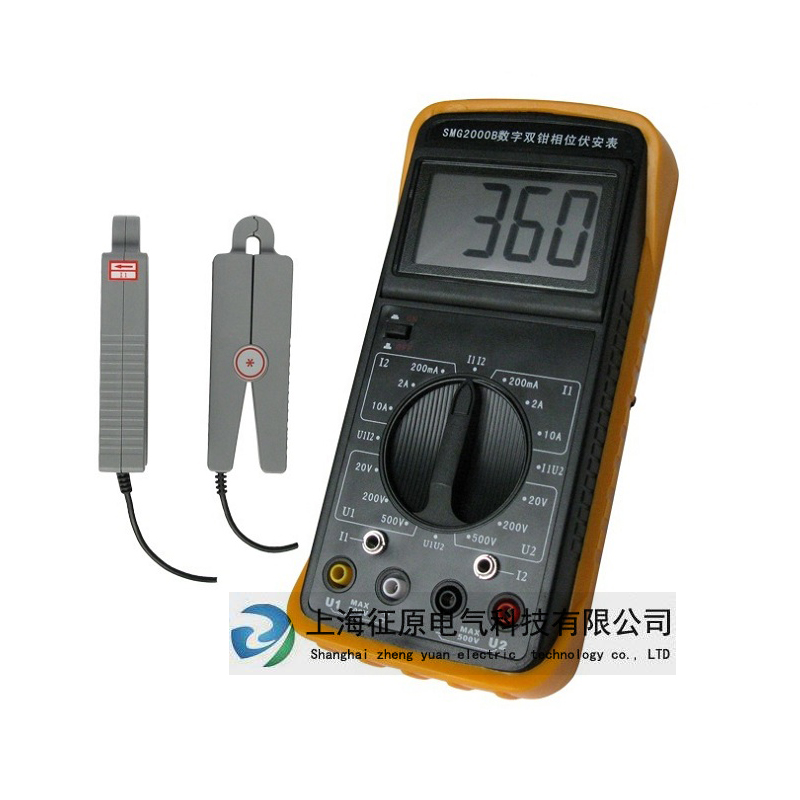

數字雙鉗相位伏安表SMG2000B是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲最佳視覺效果。外殼采用工程絕緣材料，另配橡皮防振保護套，安全、可靠。
相位伏安表工作原理：采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。
相位伏安表使用范圍：該表是電力部門、工廠和礦山、石油化工、冶金系統進行二次回路檢查的理想儀表。尤其適用于繼電保護、電能計量、電力建設和變送電工程。
SMG2000B數字雙鉗相位伏安表性能特征
1、手持式結構；
2、在10mA-10A電流范圍內，3V-500V電壓范圍內測量相位時不用斷開電路和更換量限；
3、顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果；
4、開關功能及布局合理，轉動開關即可讀出被測電壓、電流及其相位。
5、采用最新型專利電流鉗，電流分辯率達0.1mA；電壓分辯率0.1V。
3、該相位表微功耗設計，且具有電池電壓檢測功能。
SMG2000B數字雙鉗相位伏安表規格參數
一、 基本誤差
1.1
參比工作條件
(a)環境溫度：(23±5)℃
(b)環境濕度：(45～75)%
RH
(c)被測信號波形：正弦波、β=0.02
(d)被測信號頻率：(50±0.2)Hz
(e)被測載流導線在鉗口中的位置：任意
(f)測量相位時被測信號幅值范圍：100～220V、0.5A～1.5
(g)外參比頻率電磁場干擾：應避免
1.2
基本誤差極限
1.2.1 交流電壓(見表1)
|
表1：交流電壓測量誤差
|
|
量 限
|
分 辨 率
|
基本誤差極限
|
|
20V
|
0.01V
|
±（1.2%RD+2）
|
|
200V
|
0.1V
|
±（1.0%RD+2）
|
|
500V
|
1V
|
±（1.2%RD+2）
|
1.2.2 交流電流(見表2)
|
表2：交流電流測量誤差
|
|
量 限
|
分 辨 率
|
基本誤差極限
|
|
200mA
|
0.1mA
|
±（1.0%RD+2）
|
|
2A
|
1mA
|
|
10A
|
10mA
|
1.2.3 相位U-U、U-I、I-I(見表3)
|
表3：工頻相位測量誤差
|
|
范 圍
|
分辨率
|
基本誤差極限
|
|
0～360°
|
1°
|
±3°
|
測U1-U2相位時電壓輸入回路阻抗：40KΩ
二、工作誤差
2.1
額定工作條件
(a)環境溫度：（0～40）℃
(b)環境濕度：（20～80）%
RH
(c)被測信號波形：正弦波、β=0.05
(d)被測信號頻率：（50±0.5）Hz
(e)被測載流導線在鉗口中的位置：任意
(f)測量相位時被測信號幅值范圍
測U1-U2相位時：30V～500V
測I1-I2 相位時：10mA～10.00A
測U1-I2 或 I1-U2
相位時：10V～500V、10mA～10.00A
(g)外參比頻率電磁場干擾：應避免
2.2 額定工作誤差極限
在 1.1
所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍。
三、SMG2000B數字雙鉗相位伏安表其它技術特性
3.1 顯示位數：三位半
3.2
采樣速率：3次/秒
3.3 電源：?jiǎn)蝹€(gè) 9V 迭層電池、電源電流小于5mA
3.4 外形尺寸
表殼尺寸：192mm×95mm×55mm
鉗殼尺寸：140mm×42mm×20mm
鉗口尺寸：Φ7mm×9mm
3.5
重量
表體：280g
測量鉗：2×200g
4.6 儲存條件
溫度：－10℃～50℃
