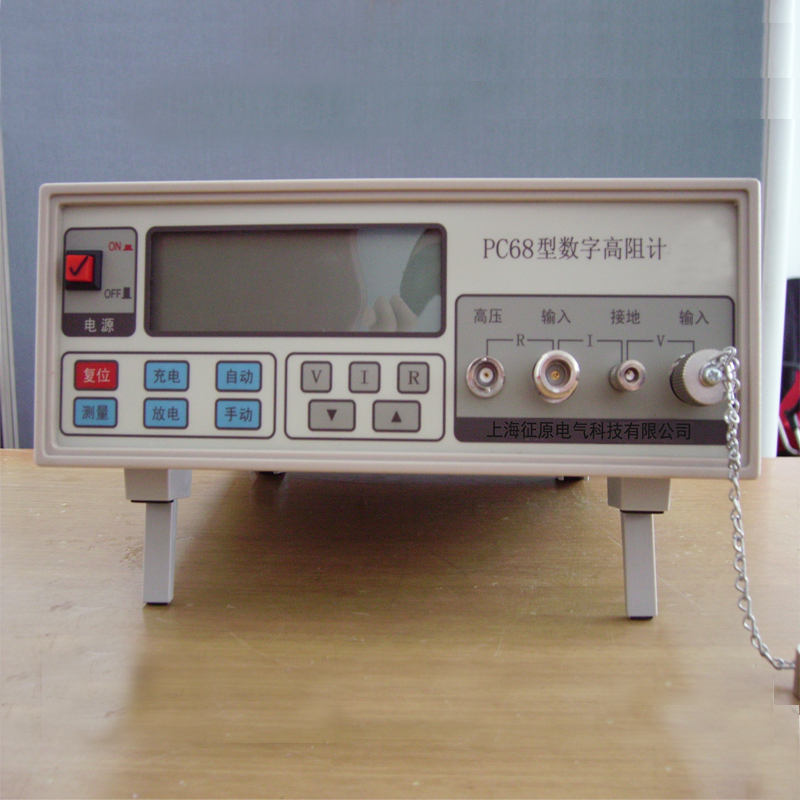

PC68型數字高阻計是集高阻、微電流、直流電壓多種功能為一體的測量儀器。它在設計上采用了較新的技術，使用微處理器以改善測量功能和提高測量速度；開關盒控制按鈕設計都是輕觸鍵。它除了具有一般高阻計的功能之外，還具有微電流及直流電壓的測量、快速自動量程轉換、超出測量范圍提示功能，且具備多路標準測量電壓：10V、25V、50V、100V、250V、500V、1000V，因此PC68型數字高阻計適合于各行各業防靜電表面電阻、體積電阻、絕緣材料、微電流及直流電壓的測試。
PC68型數字高阻計技術參數
型 號 PC68 數字高阻計
高電阻測量范圍 (Ω)1*103～1* 1012準確度 ±1 %～±10 %
微電流測量范圍 (A)1*10-3～1* 10-14準確度 ±0.5%～±1.5%
直流電壓測量范圍 0～1000 準確度 ±1 %
高電阻測試電壓 10V 25V 50V 100V 250V 500V 1000V
外形尺寸/重量 271W * 309D * 115H / 5（MM /KG）
一、技術特性
1. 正常工作條件
環境溫度 0℃~+40℃
相對濕度 25%~80%
工作室內無輻射源。
2. 工作電源：
電壓 ~220V±22V
頻率 50Hz±0.25Hz
消耗功率 約15W
3. 額定電壓及測試范圍
3.1 額定電壓
a) 電壓共分七檔:10V、25V、50V、100V、250V、500V、1000V;
b) 電壓誤差：±3%；
3.2 高電阻測量：
a） 測量范圍：1×103Ω~1×1012Ω（1×1012Ω為最大檢測值，此時額定電壓為1000V，大于1012Ω測量值僅供參考）；
b） 各檔測試量限及基本誤差如表1所示
|
額定電壓 |
10V、25V、50V |
100V |
250V、500V |
1000V |
|||||
|
檔數 |
Rx |
量限（Ω） |
基本誤差 |
量限（Ω） |
基本誤差 |
量限（Ω） |
基本誤差 |
量限（Ω） |
基本誤差 |
|
1 |
106 |
1×103~10×106 |
±5% |
|
±5% |
|
±5% |
|
|
|
2 |
107 |
1×107~10×107 |
1×107~10×107 |
1×107~10×107 |
|
||||
|
3 |
108 |
1×108~10×108 |
1×108~10×108 |
1×108~10×108 |
1×108~10×108 |
||||
|
4 |
109 |
1×109~10×109 |
1×109~10×109 |
1×109~10×109 |
1×109~10×109 |
||||
|
5 |
1010 |
1×1010~10×1010 |
1×1010~10×1010 |
1×1010~10×1010 |
1×1010~10×1010 |
||||
|
6 |
1011 |
1×1011~10×1011 |
1×1011~10×1011 |
1×1011~10×1011 |
1×1011~10×1011 |
||||
|
7 |
1012 |
|
|
1×1012~10×1012 |
僅供參考 |
1×1012~10×1012 |
僅供參考 |
1×1012~10×1012 |
僅供參考 |
|
8 |
1013 |
|
1×1013~10×1013 |
1×1013~10×1013 |
1×1013~10×1013 |
||||
|
9 |
1014 |
|
|
1×1014~10×1014 |
1×1014~10×1014 |
||||
|
10 |
1015 |
|
|
|
1×1015~10×1015 |
||||
|
11 |
1016 |
|
|
|
|
||||
表1
3.3 微電流測量（測量值僅供參考）
a） 測量范圍：1×10-6~1×10-14A（1×10-14A為最小檢測值）；
b） 各檔測試量限及基本誤差如表2所示
3.4 直流電壓測量（測量值僅供參考）
a） 測量范圍：1V~1000V
b） 各檔測試量限及基本誤差如表3所示
表2
|
檔數 |
Ix |
量限（A） |
基本誤差 |
|
1 |
10-6 |
1×10-3~10×10-6 |
±（5%度數±3個字） |
|
2 |
10-7 |
1×10-7~10×10-7 |
|
|
3 |
10-8 |
1×10-8~10×10-8 |
|
|
4 |
10-9 |
1×10-9~10×10-9 |
|
|
5 |
10-10 |
1×10-10~10×10-10 |
|
|
6 |
10-11 |
1×10-11~10×10-11 |
±（5%度數±5個字） |
|
7 |
10-12 |
1×10-12~10×10-12 |
|
|
8 |
10-13 |
1×10-13~10×10-13 |
|
|
9 |
10-14 |
1×10-14~10×10-14 |
|
|
注：微電流測量數據僅供參考，不作考核 |
|||
|
檔數 |
Vx |
量限（V） |
基本誤差 |
|
1 |
100 |
0.1~1 |
±（5%度數±5個字） |
|
2 |
101 |
1~10 |
|
|
3 |
102 |
10~100 |
|
|
4 |
103 |
100~1000 |
|
|
注：直流電壓測量數據僅供參考，不作考核 |
|||
表3
4. 時間響應：小于30s。
5. 可連續工作8h。
6. 外形尺寸：295mm×270mm×110mm
7. 重量：約4.25kg
